冷却塔的安装方法

发布者:冷却塔降噪厂家 发布时间:2017/9/26 11:49:12 浏览次数:

冷却塔是在塔内使空气和水进行热质交换,从而降低冷却水温度的一种降温设备,中央空调系统所用的冷却塔多为逆流式和横流式,其淋水装置采用黑色散热填料。一般的小型商业项目和小型厂房项目,小型机器一般采用逆流圆形冷却塔,而大型商业综合体,高端大型工厂塔多采用横流式冷却塔或逆流方型冷却塔。而北方一带则多采用闭式冷却塔。接下来小编让给您讲讲冷却塔安装方法吧。
1.冷却塔安装要求
(1)冷却塔的安装应根据设备的各种条件,考虑其安装位置的地面及其荷载能力,同时也必须考虑所必备的外界条件。
(2)安装时应注意冷却塔的设计图纸制作混凝土基础或钢结构基础,这些冷却塔基础上方都预埋好水平钢板,各基础点的标高应在同一标高的水平面上。
(3)塔体应放置水平。水塔在施工安装时,为防止压坏底盘,施工人员应踏在底盘的加强筋上,在安装塔外壳、底盘等纤维件时,为防止外壳底盘等变形可先穿螺钉,而后依次逐渐紧固,在确认底盘不变形,附近干净、干燥的条件下,为避免使用时漏水可在接触处铺设纤维毡及涂树脂。

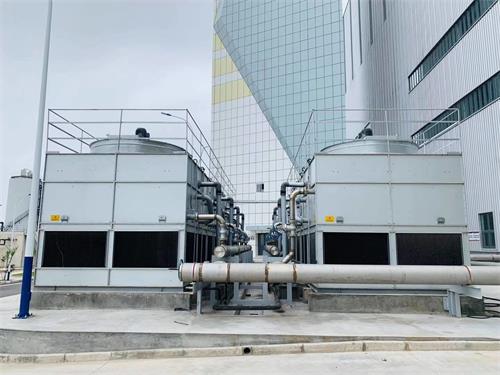

冷却塔安装
2.冷却塔框架结构的安装
冷却塔不得安装在通风不良和出现湿空气回流的场合,塔体离建筑物的直线距离必须保持二米以上距离。必须安装在通风良好的场所。否则将会降低冷却塔的冷却能力。冷却塔一般安装在建筑工地的群楼或顶楼,以形成高压头,用以克服冷凝器的阻力损失。水泵将需要处理的冷却水从水池抽出送至冷却塔,经冷却降温后从塔底集水盘向下自流压入冷凝器中,并继而靠水头压差自流入水池,如此循环。
安装时,应根据施工图指明的坐标位置就位,并应找平找正,设备要稳定牢固,冷却塔的出水管口及喷嘴方向、位置应正确。
3.冷却塔各部件安装
(1)薄膜式淋水装置安装。薄膜式淋水装置有膜板式、纸蜂窝式、点波式和斜坡纹式等不同形式。
2)膜板式淋水装置一般为木板、格栅填料或塑料板等材料制成。格栅填料淋水装置以波形板为好,安装在支架梁上,每四片联成一组,板间用塑料管及橡胶垫圈隔成一定间隙,中间用镀锌螺栓固定。
3)蜂窝状散热填料安装,可直接架于角钢或扁钢支架上,亦可直接架镀锌钢支架上。
4)点波淋水装置的单元高度为150~600mm,小点波一般为250ram。其安装总高度为:当采用逆流塔时为500~1200mm,采用横流塔时为1000~1500mm。
其常用的安装方法有框架穿针法和黏结法两种:
①框架穿针法用直径4的铜丝或镀锌铅丝正反穿连点波片,组成一整体,远看似蜂窝状。装入L 25×4角钢制成的框架内,并以框架为一安装单元。②黏结法是采用G52—2过氯乙烯清漆,黏结40~50片后,用重物体压1~1-5h即可。
点波的框架单元或粘结单元直接架设于支撑架或支撑梁上。
(5)斜波纹淋水装置的单元高度为300—400mm。其安装总高度为800—1200mm。其安装方法与点波淋水装置相同。
冷却塔结构图
2.配水装置安装
冷却塔配水装置有槽式和池式两种,其安装要求如下:
(1)槽式配水装置的水槽高度一般为350~450mm,宽度为100—120mm。槽内正常水深为120—150mm。
(2)池式配水装置只用于横流冷却塔。管嘴在配水池上做梅花形或方格形布置,在管嘴顶部以上的最小水深为80—100mm。配水池的高度应大于计算最大负荷时的水深,并留出保护高度100—150rnm。
3.布水装置安装
布水装置有固定管式布水器和旋转管式布水器两种。
(1)固定管式布水器的喷嘴按梅花形或方格形向下布置,具体的布置形式应符合设备技术条件或设计要求。一般喷嘴间的距离按喷水角度和安装的高度来确定,要使每个喷嘴的水滴相互交叉,做到向淋水装置均匀布水。
(2)旋转管式布水器的喷水口的安装形式有以下三种:
1)装配开有条缝的配水管,条缝宽一般为2—3nvn,条缝水平布置。
2)喷嘴布水,按设备技术条件或设计要求安装。
3)装配开圆孔的配水管,其孔径为3—6mm,孔距8—16mm。单排安装时孔与水平方向的夹角为30。;双排安装时上排孔与水平方向夹角为60。,下排孔与水平方向夹角为45。。开孔面积为配水管总截面积的50%一60%。
4.通风设备安装
根据冷却塔的形式的不同,通风设备有抽风式和鼓风式两种:
(1)采用抽风式冷却塔,电动机盖及转子应有良好的防水措施。通常采用封闭式鼠笼型电机,而且接线端子用松香或其他密封绝缘材料密封。
(2)采用鼓风式冷却塔,为防止风机溅上水滴,风机与冷却塔体距离一般不小于2m。
5.收水器的安装
收水器一般装在配水管上、配水槽中或槽的上方,阻留排出塔外空气中的水滴,起到水滴与空气分离的作用。在抽风式冷却塔中,收水器与风机应保持一定的距离,以
防止产生涡流而增大阻力,降低冷却效果。
